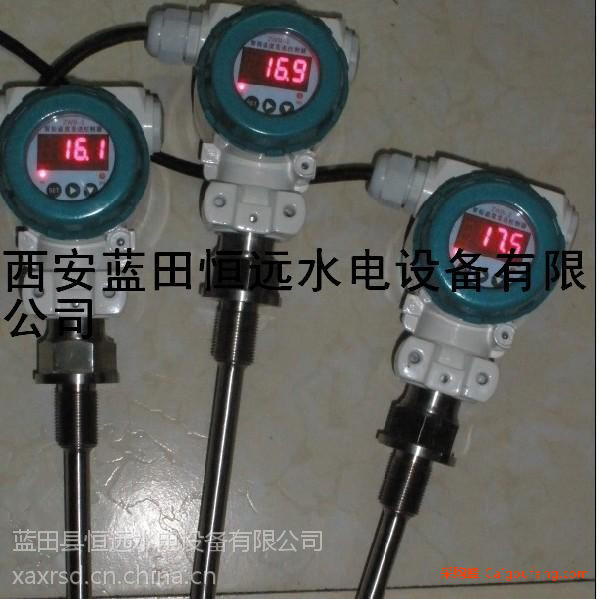

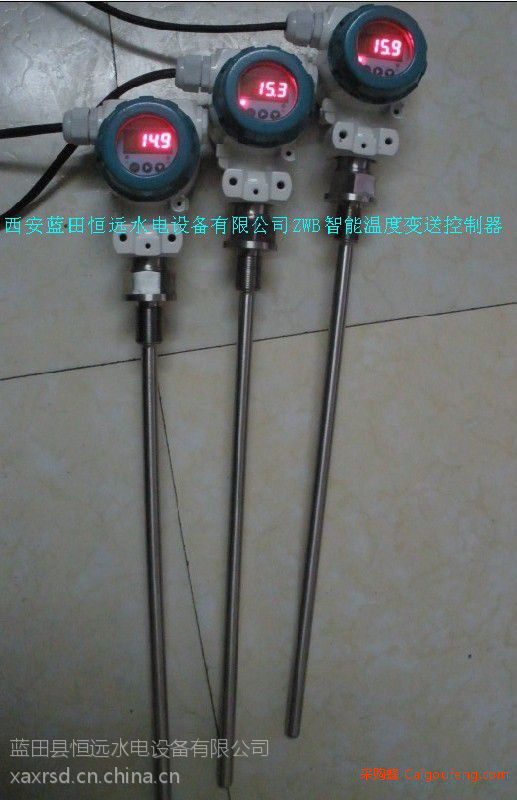

全电子结构ZWB智能温度变送控制器

全电子结构ZWB智能温度变送控制器

全电子结构ZWB智能温度变送控制器

一、智能式温度变送控制器采用全电子结构，配用pt、cu等热电阻感应介质温度，集温度测量显示、温度4~20ma变送、继电器结点控制输出三种功能于一体，可以应用在各种温度﹤85℃，弱腐蚀性的气体、液体温度测控。

二、特点

信号转换部分采用环氧树脂封装成模块，具有抗震动、***、防潮等优点

智能处理单元采用了***的温度/电压转换电路和高集成度的微处理器，测量精度高

报警、修正等参数设置均在变送器操作面板直接操作，使用灵活

三、工作原理

   封装在不锈钢保护管内的热电阻感应工业过程的温度变化，并将温度的阻值变化转化为成比例的电压信号输出，经微处理电路处理后进行显示、报警输出4~20ma。

四、技术参数

测量范围：
0～150℃

供电电源：交直流通用ac85～265v/dc110～340v或dc24v（可选）

参数显示：四位led显示窗口设置及测量参数

状态指示：二只led指示灯显示报警动作状态

输出方式：1路模拟量2路开关量

输出电流：4~20ma    负载电阻：≦525ω

继电器容量：5a/ac250v

年漂移＜±0.2%fs

***度±0.5%

功率：10w

应用环境: 弱腐蚀性的气体、液体

介质温度≦180℃      环境温度0~70℃   环境湿度≦90﹪rh
